产品概述

鲍威尔棱镜（Powell Lens，又称 “线生成棱镜”）是一种专为将圆形激光束转换为均匀线性激光束设计的光学元件，其核心优势源于独特的棱镜轮廓（通常为四棱锥或多棱锥结构），能解决传统柱面镜生成线光斑的关键缺陷，在工业对准、机器视觉、激光检测等领域应用广泛。

一、核心优势：生成高均匀性的线性光斑（最关键优点）

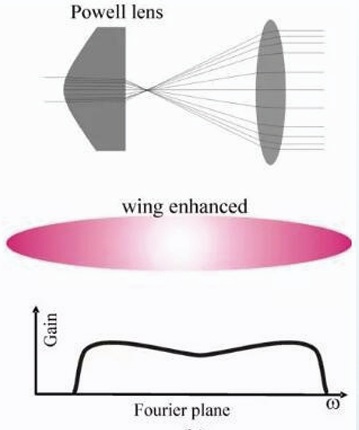

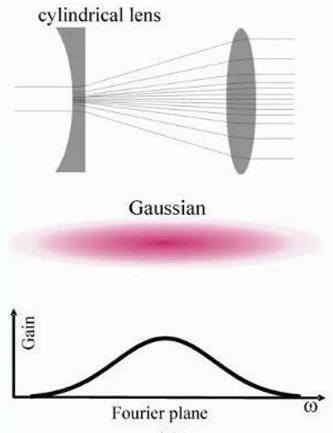

       传统柱面镜通过 “一维聚焦” 将圆形激光束拉成线光斑，但受激光高斯分布特性影响，光斑会呈现 “中心过亮、边缘渐暗” 的不均匀形态（能量集中在中线，边缘能量衰减 50% 以上），无法满足对光场均匀性要求高的场景。而鲍威尔棱镜通过特殊的棱镜表面曲率设计（将激光束按固定角度 “匀化扩散”，而非简单聚焦），能将高斯光束的能量重新分配，使生成的线光斑在整个长度范围内能量密度高度均匀（能量波动通常可控制在 ±5% 以内，部分高精度型号甚至 <±3%）。

• 典型场景验证：在机器视觉的 “缺陷检测” 中（如检测玻璃表面划痕、PCB 板线路瑕疵），均匀的线光斑可避免因局部过亮导致的漏检（边缘缺陷被暗区掩盖），或因局部过暗导致的误检（中心亮区误判为缺陷），直接提升检测精度。

二、关键优势：线光斑边缘锐度高，定位精度强

      传统柱面镜生成的线光斑边缘存在明显的 “过渡暗区”（能量从峰值到背景的衰减距离长，通常 > 0.5mm），导致线光斑的 “物理边界模糊”—— 例如用柱面镜进行激光对准（如建筑施工放线、流水线定位）时，难以精确判断线的实际位置，定位误差可能达 1mm 以上。鲍威尔棱镜的扩散原理决定了其生成的线光斑边缘清晰、无明显能量拖尾：光束在棱镜作用下沿固定角度扩散，能量在 “线光斑边界” 处快速降至背景水平（过渡距离通常 < 0.1mm），线光斑的 “几何边界” 与 “能量边界” 高度重合。

• 实际价值：在高精度对准场景（如半导体晶圆切割定位、锂电池极耳对齐）中，锐边特性可将定位误差控制在 0.1mm 以内，远超传统柱面镜的性能。

三、重要优势：工作距离适应性强，线光斑长度稳定

传统柱面镜的线光斑长度与 “工作距离” 呈严格线性关系 —— 距离越远，线光斑越长，但同时均匀性会急剧恶化（远场时甚至分裂为多个亮斑），因此仅适用于极短距离（如几厘米内）的线生成需求。鲍威尔棱镜通过 “角度扩散” 原理工作，其线光斑长度由 “棱镜扩散角” 和 “工作距离” 共同决定，且在特定距离范围内（通常为几十厘米至数米），线光斑长度稳定，均匀性几乎无衰减：

• 举例：一款扩散角为 5° 的鲍威尔棱镜，在 1 米工作距离下可生成约 87mm 长的线光斑，在 2 米距离下生成约 174mm 长的线光斑，且两个距离下的能量均匀性均保持在 ±5% 以内；若换用相同参数的柱面镜，2 米距离下的光斑均匀性会降至 ±20% 以上，无法使用。
• 适用场景：适合需要长距离线性激光的场景（如大型设备组装对准、隧道施工导向、仓储货架定位），无需频繁调整光学系统即可适配不同工作距离。

四、实用优势：结构简单可靠，抗干扰性强

1. 无复杂组装，故障率低：鲍威尔棱镜通常为单块光学玻璃一体加工而成（材质多为 BK7、石英等耐磨损玻璃），无需像 “多镜片匀化系统” 那样进行复杂的镜片组合与校准，减少了因振动、温度变化导致的镜片偏移风险，长期使用稳定性高（使用寿命通常与激光光源匹配，可达数万小时）。

2. 低能量损耗，适配高功率激光：优质鲍威尔棱镜表面会镀 “激光增透膜”（如针对 650nm 红光、532nm 绿光的专用镀膜），透光率可达 95% 以上，能量损耗远低于传统柱面镜（部分柱面镜因表面反射，损耗可达 10%-15%）；同时，一体结构避免了多镜片间的反射损耗，可适配中高功率激光（如 10W 以内的工业激光），不易因局部能量集中导致镜片损坏。

3. 对激光模式兼容性好：无论是基模（TEM₀₀）还是低阶模激光，鲍威尔棱镜都能有效将其转换为均匀线光斑，而传统柱面镜对激光模式敏感 —— 若激光模式存在畸变（如工业激光常见的 “偏心光斑”），柱面镜生成的线光斑会出现明显缺陷（如局部凹陷、亮斑），鲍威尔棱镜则可通过匀化作用弱化模式缺陷的影响。

综上，鲍威尔棱镜的核心价值在于 “以简单可靠的结构，提供传统光学元件无法实现的‘均匀、锐边、长距离稳定’的线性激光束”，是高精度线性激光应用的首选光学元件。
